GJX-3型振动传感器校准仪
|
概 述 GJX-3型振动传感器校准仪可校准多种类型的振动传感器，如压电式加速度传感器、磁电式速度传感器及电涡流式传感器，也可对由上述传感器所组成的各种振动测试仪表、振动监测系统及数据采集系统进行校准。该校准仪内部可产生10、20、40、80、160、320、640及1280Hz等八种频率的标准正弦信号。所输出的加速度、速度及位移三种振动的幅值可通过电位器改变，并由数字显示。可垂直、水平两个方向使用，以校准垂直、水平传感器。GJX-3型振动传感器校准仪集正弦信号发生器、功率放大器、标准传感器和振动台于一身，具有体积小、精度高、操作简单、使用方便等特点，可在现场和实验室使用。
⒈ 可校准多种类型的振动传感器，如压电式加速度传感器、磁电式速度传感器及电涡流式传感器。 ⒉ 可对由上述传感器所组成的各种振动测试仪表、振动监测系统及数据采集系统进行校准。 ⒊ 所用静态标定台经过特殊改进，与其它静态标定台不同。当旋转千分尺改变位移时，与其连接的测试台面不旋转，而只做直线运动，使测试台面与电涡流传感器始终保持垂直。因此，大大提高了校准精度。 ⒋ 校准仪机箱垂直和水平方向支脚为可调准型。当校准仪因桌面不平或其它原因不能平稳放置时，通过调整固定支脚的高度，可使校准仪保持稳定。 ⒌ 可使用交流电压或直流电压供电，方便现场使用。（直流供电需特殊说明）。 ⒍ 可根据用户的特殊要求改变其功能。
主要技术指标
单位 速 度: mm/s (有效值) 位 移: um (峰峰值)
振幅精度 40Hz～320Hz±0.3dB ± 1个字 20Hz～640Hz±0.5dB ±1个字 速 度 40Hz～320Hz±0.5dB±1个字 位 移 40Hz～320Hz±0.5dB±1个字
频率精度
显示方式
传感器要求 速度传感器重量：＜700g

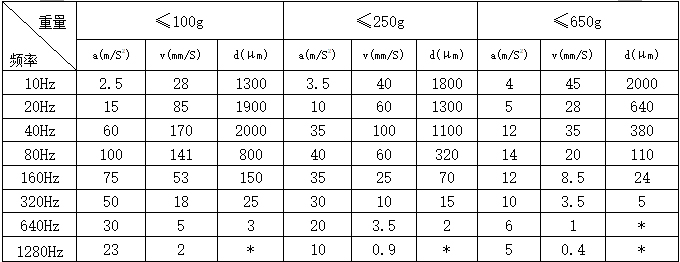

最大振动幅值与最大负荷量 |
|
重量
|
≤100g |
≤250g |
≤650g |
||||||
|
频率 |
a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
|
10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
|
20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
|
40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
|
80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
|
160Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
|
320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
|
640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
|
1280Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
|
* 在频率较高时，因振动位移数值很小，所以，在这几点上，校准仪无振动信号输出。 |
|||||||||
